U průmyslového lithiového balení není C-míra označení pro maximalizaci; je to aktuální limit velikosti proti nejhorší věrohodné zátěži. Převeďte trvalý a špičkový výkon při minimálním provozním napětí, poté zkontrolujte články, BMS, stykače, pojistky, přípojnice, konektory, kabeláž a chlazení. Limit použitelného balení je nejnižší ověřený limit v tomto řetězci s rezervou pro teplotu, nízký stav nabití a kapacitu na konci-konce{4}}životnosti.
Pravidlo zadávání zakázek:odmítněte specifikaci, která říká pouze "200 A max." Použitelné hodnocení také uvádí, zda je proud nepřetržitý nebo špičkový, povolenou dobu trvání a opakování, -teplotu článku a okno SOC, podmínky chlazení, přerušení napětí a odezvu BMS.
Co řídí C-rate v průmyslové baterii
C-rate normalizuje proud na kapacitu. Dvě rovnice, které týmy nákupu potřebují, jsou:
Požadovaná C-rychlost=zátěžový proud (A) ÷ dostupná kapacita (Ah)
Povolený proud (A)=jmenovitý C-rychlost × jmenovitá kapacita (Ah)
Akumulátor 400 Ah s proudem 200 A pracuje při 0,5 °C. Při konstantní teplotě 0,5 C je ideální doba vybíjení dvě hodiny. Tato doba není zárukou doby provozu: pomocné zátěže, přerušení napětí, teplota článku, okno SOC, ztráta konverze, podmínky testu kapacity a stárnutí, to vše mění použitelnou energii.
Datové listy obvykle vyjadřují poměr C-ve vztahu k jmenovité kapacitě. Během návrhu systému počítejte také s konzervativnízatížení-normalizovaná rychlostpřed koncem{0}}životnosti{1}}projektu k dispozici Ah. Udržujte dvě hodnoty označené; neporovnávejte v tichosti výpočet EOL s hodnocením datového listu na začátku--životnosti.
| Změna konfigurace | Napětí balení | Pack Ah | Aktuální schopnost a normalizovaná C-sazba |
|---|---|---|---|
| Přidejte identické buňky do série | Zvyšuje | Beze změny | Aktuální kapacita je nezměněna; normalizovaná míra C-buňky/balíčku se nezmění. |
| Přidejte identické řetězce paralelně | Beze změny | Zvyšuje se úměrně počtu paralel | Ideální proudová kapacita roste ve stejném poměru, takže normalizovaná C-rychlost se v podstatě nemění, pokud je sdílení proudu rovnoměrné. |
| Zvyšte Ah bez změny zátěže | Beze změny | Zvyšuje | Provozní C-sazba klesá za cenu větší hmotnosti, objemu a obvykle pořizovacích nákladů. |
Paralelní škálování není automatickým důkazem schopnosti balení. Nestejný odpor, teplotní gradienty, geometrie přípojnic, přizpůsobení článků a tolerance připojení mohou způsobit nerovnoměrné sdílení proudu. Zkontrolujtearchitektura průmyslové lithium{0}iontové bateriejako systém: články, ochrana, spínání, propojení, kryt, snímání a tepelná cesta musí podporovat stejný profil zatížení.
Vypočítejte požadovanou míru C-z profilu zatížení
Začněte s výkonem a nejnižším věrohodným zatěžovaným napětím-ne s nominálním napětím sady. Pokud je vstup mechanický nebo výstupní střídavý výkon, zahrňte příslušnou účinnost měniče nebo měniče. Pokud protokol zařízení již uvádí elektrické napájení DC-sběrnice, nepoužívejte stejnou ztrátu účinnosti dvakrát.
Stejnosměrný proud=zátěžový výkon ÷ (minimální napětí zatížené sady × účinnost)
Zachyťte tyto vstupy před výběrem buněk
- Nepřetržitý výkon a časové okno používané k definici „nepřetržitý“.
- Špičkový výkon, trvání špičky, interval opakování a počet událostí na misi nebo směnu.
- Minimální napětí DC-sběrnice, které řadič potřebuje při zatížení.
- Pomocná břemena pracující s pojezdem, zdvihem, čerpáním nebo spouštěním.
- Minimální a maximální teplota článku na začátku a na konci události.
- Použitelné okno SOC a nejnižší SOC, při kterém je vyžadován plný výkon.
- Kritérium uchování-konce-životní kapacity-a jakákoli požadovaná aktuální marže.
- Rekuperační proud jako požadavek na samostatné nabíjení-; nemíchejte jej do jmenovitého vybíjení.
Ilustrativní příklad velikosti-nikoli produktová data Polinovel
Předpokládejme, že hypotetická jmenovitá průmyslová sada 51,2 V má minimální zatěžované napětí 44,8 V, jmenovitou kapacitu 400 Ah, nepřetržitý výkon 18 kW, špičkový výkon 30 kW po dobu 10 sekund každých 90 sekund a 90% účinnost konverze. Projekt definuje konec životnosti jako 80 % zadržené kapacity nebo 320 Ah. Jedná se o aritmetické vstupy, nikoli o zákaznický případ, provozní test nebo reklamaci produktu.
| Výpočet | Kontinuální | 10 sekundový vrchol |
|---|---|---|
| Proud při 44,8 V a 90% účinnosti | 18,000 ÷ (44.8 × 0.90) = 446 A | 30,000 ÷ (44.8 × 0.90) = 744 A |
| Sazba oproti kapacitě na typovém štítku 400 Ah | 446 ÷ 400 = 1.12C | 744 ÷ 400 = 1.86C |
| Načíst-normalizovanou rychlost oproti 320 Ah při EOL | 446 ÷ 320 = 1.40C | 744 ÷ 320 = 2.33C |
| Pokud projekt přidá 20 % aktuální rezervy | 535 A; 1,67C proti 320 Ah | 893 A; 2,79C proti 320 Ah |
Čára 20 % ukazuje pouze aritmetiku; není to univerzální designová rezerva. Platná rezerva pochází z nejistoty měření, variability zatížení, tolerance součástí, tepelného modelování, cílů stárnutí a příslušné bezpečnostní analýzy. Pokud vybrané články nebo hardware sady nemůže podpořit výsledek, zvyšte paralelní kapacitu, zvolte výkonově -orientovaný článek, zvyšte napětí systému, abyste snížili proud, snižte špičku zařízení nebo změňte pracovní cyklus.
Pro projekty vysokozdvižných vozíků použijtepracovní list velikosti baterie elektrického vysokozdvižného vozíkukdyž je třeba řešit kapacitu, dobu chodu směny, předřadník a kompatibilitu nabíječky spolu s vybíjecím proudem.

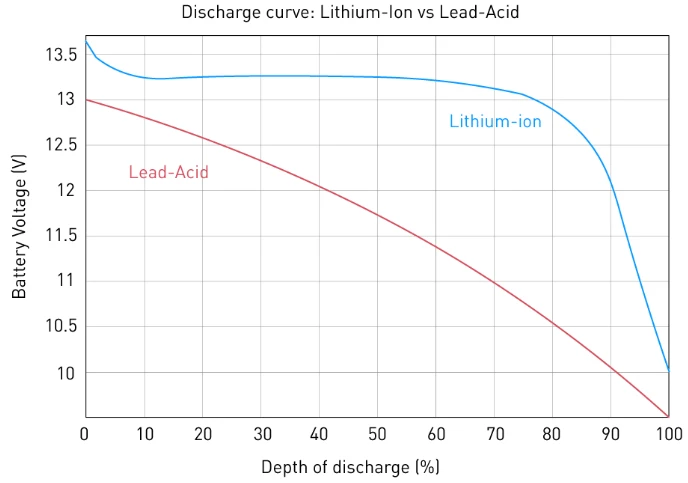

Pouze ilustrativní obrázek. Pro rozhodnutí o návrhu použijte vybíjecí křivky vybraného dodavatele článku a bloku při požadovaném proudu, teplotě, SOC a vypínacím napětí.
Nepřetržité vs. špičkové vybíjení: najděte nejslabší článek
Hodnocení buňky se nestane hodnocením balíčku pouhým násobením. Pro každou podmínku a dobu trvání je limit sady nejnižší ověřený limit mezi paralelní skupinou článků, BMS/ochrannou logikou, stykači, koordinací pojistek, přípojnicemi, konektory, kabely, svorkami, tepelnou cestou krytu a chladicím systémem.
Souvislý limit balení=minimum všech limitů spojitých komponent po příslušném snížení
Maximální limit balení v čase t=minimum všech časově{1}}závislých limitů komponent v t
| Živel | Důkaz k vyžádání | Selhání při přehlédnutí |
|---|---|---|
| Buňka / paralelní skupina | Spojité a pulzní křivky podle teploty, SOC, vypínacího napětí, doby trvání a{0}}životnosti cyklu | Pokles napětí, nadměrné teplo, nerovnováha nebo zrychlená degradace |
| BMS a snímání proudu | Práh nadproudu, tolerance, zpoždění, zotavení, logika teploty, vzorkovací frekvence a chování protokolu chyb | Nepříjemné vypínání nebo selhání ochrany hranice buňky/hardwaru |
| Stykače a přednabíjecí dráha | Trvalé zatížení, zapnutí/vypnutí při stejnosměrném napětí, tepelný výkon cívky a očekávané spínací události | Přehřátí, svařování kontaktů nebo neschopnost přerušit poruchu |
| Pojistka | Křivka časového{0}}proudu koordinovaná s chováním kabelu, stykače, článků a BMS | Nepříjemné otevírání nebo nedostatečná ochrana proti poruchám |
| Přípojnice, kabely, konektory, svorky | Ampacita, výpočet-poklesu napětí, údaje o nárůstu teploty-, točivý moment/retence a hodnocení prostředí | Lokalizovaná horká místa, ztráta napětí, poškození konektoru nebo občasné poruchy |
| Tepelný systém | Schopnost-odvádění tepla pro stálé zatížení a kumulativní teplo z opakovaných špiček | Vrchol, který jednou projde, ale po opakovaných cyklech selže |
| Ovladač zařízení | Omezení stejnosměrného proudu, chování podpětí, přechodový profil a odezva na poruchu CAN | Normální provoz závisí na opakovaných vypnutích ochrany BMS |
Regulátor zařízení by měl regulovat normální proud. BMS je ochrana, ne rutinní regulátor výkonu. Jeho práh musí sedět nad platnými přechodovými jevy s přiměřenou tolerancí, zatímco koordinovaný ochranný systém zůstává pod hranicí poškození buněk a proudových -částí.
Thevysokozdvižný vozík s lithiovou baterií funkce BMSby měly být posuzovány s prahovou hodnotou nadproudu, zpožděním, logikou obnovy, teplotními limity a chybovým chováním CAN-ne jako jeden jmenovitý výkon.
Snižuje pokles napětí, teplotu, SOC a stárnutí
Při zátěži probíhá kontrola napětí prvního{0} řáduVterminál=VOC − I × Rpack. Odpor bloku není konstantní: mění se s teplotou, SOC, stavem článku, odporem propojení a stářím. Následuje odporové teploPloss=I²R, takže zdvojnásobení proudu vytvoří čtyřnásobek odporového tepla, pokud se odpor nezmění.
Technická podmínka vyhovuje/nevyhovuje by proto měla uvádět minimální napětí zatížené sady/článku a maximální povolené teploty součástí pro definovaný proudový profil.
| Nejhorší věrohodný stav | Dominantní riziko | Ověření |
|---|---|---|
| Nízká teplota článku + nízké SOC + špičkové zatížení | Odporem{0}}řízený pokles a podpětí BMS/regulátoru | Použijte přesnou dobu trvání špičky a opakování při minimální počáteční teplotě projektu a požadované nízké SOC. |
| Vysoké okolní prostředí + trvalé zatížení | Akumulace tepla v článcích, přípojnicích, konektorech, kabelech, stykačích a krytu | Spusťte definované nepřetržité okno nebo cyklus mise a zaznamenejte všechny zadané teplotní body. |
| Kapacita na konci-životnosti-a vyšší odolnost | Vyšší zátěž-normalizovaná rychlost, dřívější přerušení, více tepla | Použijte starší balíček, reprezentativní starší moduly nebo zákazníkem-schválený ověřený model navázaný na naměřená data. |
| Opakované vrcholy s krátkou regenerací | Kumulativní teplo, i když je každý puls ve svém časovém limitu | Přehrajte znovu naměřený pracovní cyklus, nikoli jeden izolovaný impuls. |
| Nestejný odpor paralelní{0}}skupiny | Aktuální sdílení a nerovnováha-teploty buněk | Zaznamenejte minimální/maximální napětí článku, delta-skupiny článků a rozložení teploty v průběhu události. |
Pokud se zařízení spustí nebo zvedne v chladné místnosti, zkontrolujtechování lithiové baterie v chladném počasía vyžádejte si vybíjecí křivky při minimální teplotě článku projektu.
Tento obecný obrázek ukazuje, proč proud a vypínací napětí patří k sobě. Nenahrazuje kontrolovaný datový list vybrané buňky nebo test kompletní sady.
Otestujte balení proti průmyslovému pracovnímu cyklu
Následující pásma jsou RFQ screeningovou rubrikou, nikoli univerzálními chemickými limity nebo hodnocením produktů Polinovel. Naplňte je naměřenými daty zařízení; pak pro konečné rozhodnutí použijte dodavatelské křivky a testy balení.
| Změřený tvar zatížení | Promítací páska | Primární designová otázka | Typické průmyslové příklady |
|---|---|---|---|
| Stabilní, energie-pod vedením | Poměr špičkového/nepřetržitého proudu Menší nebo roven 1,5 | Dokáže sada unést tepelnou zátěž a splnit dobu běhu v požadovaném okně SOC? | Pomocné napájení, stabilní pojezd,-dlouhá podpora zatížení |
| Smíšená trakce a zdvih | Poměr 1,5–3 s opakovanými 5–30 sekundovými událostmi | Zůstává zatížené napětí po opakovaném zvedání/zrychlování nad limitem regulátoru? | Vysokozdvižné vozíky, retraky, tahače, GSE |
| Impuls-vedl | Poměr > 3 s událostmi kratšími než 10 sekund | Je napájení článků, odpor propojení, stykače, koordinace pojistek a limity regulátoru ověřeny pro přesný impuls? | Pohony s vysokým{0}}náběhem, hydraulické spouštění, specializované mobilní vybavení |
| Studený-start nebo studená-místnost | Libovolný profil pod okénkem jmenovité vybíjecí-teploty dodavatele | Je vyžadován předehřev a jakou-hranici plného výkonu SOC/teploty bude BMS prosazovat? | Chladírenské-vysokozdvižné vozíky, venkovní zimní vybavení |
Pro tahové a zdvihové zatížení porovnejtemožnosti baterie elektrického vysokozdvižného vozíkuaž poté, co bude znám nepřetržitý proud nákladního vozidla, doba trvání špičky a minimální napětí stejnosměrné sběrnice-.
Při dodatečné montáži olova-kyseliny nevybírejte lithiovou sadu pouze od Ah. Potvrďte minimální napětí zařízení, požadavek na zátěž/hmotnost, kompatibilitu nabíječky a konektoru, špičkový proud a profil plného řazení.
Ověřte hodnocení pomocí testovacího plánu-na úrovni balíčku
Hodnocení připravenosti k nákupu-je podporováno reprodukovatelnými testovacími podmínkami a nezpracovanými protokoly. Testování vysokoproudé sady může způsobit požár, oblouk-záblesk a mechanická nebezpečí; měl by být prováděn kvalifikovaným personálem s vhodným vybavením, izolací, monitorováním a nouzovými ovládacími prvky.
| Test | Podmínka k definování | Minimální počet důkazů / úspěšnost-neúspěšná |
|---|---|---|
| Referenční kapacita | Dodavatel-uvedl nabití, klid, vybíjecí proud, teplotu, přerušení a přesnost měření | Sledovatelný výsledek Ah/Wh a přesný kapacitní základ použitý ve výpočtech C-sazby |
| Nepřetržitá povinnost | Zadaný proud nebo segment mise za podmínek vysoké-teploty a zamýšleného chlazení | Žádná ochrana; zatížené napětí a každá specifikovaná teplota součástek zůstává v rámci projektových a dodavatelských limitů |
| Vrcholová povinnost | Přesná amplituda, trvání, opakování, zotavení, nízká SOC a minimální teplota buňky | Žádný nepříjemný výlet; minimální napětí článku/balíku zůstává nad dohodnutým limitem; akumulace teploty je přijatelná |
| Přehrání-cyklu mise | Měřená sekvence zdvihu, zdvihu, volnoběhu, pomocné, regenerační a nabíjecí sekvence | Časově{0}}zarovnané protokoly proudu/napětí baterie, min/max článku, teploty, SOC a BMS |
| Koordinace ochrany | Řízené proudové kroky kolem prahové hodnoty nadproudu a uvedeného zpoždění | K výpadku a zotavení dochází v rámci deklarované tolerance; pojistky/stykače/kabely zůstávají koordinované |
| Schopnost EOL | Odsouhlasený zastaralý hardware nebo ověřený model kapacity/odporu | Požadovaný nízký-špička SOC a nepřetržitá mise stále splňují definované kritérium pro ukončení |
IEC 62619:2022zahrnuje bezpečnostní požadavky a testy pro průmyslové sekundární lithiové články a baterie, včetně aplikací pro vysokozdvižné vozíky, golfové-vozíky a AGV.IEC 62620:2014+AMD1:2023řeší značení, zkoušky a požadavky na průmyslové lithiové články a baterie. Při definování souladu používejte aktuální licencované standardy a -zákaznické specifikace specifické pro aplikaci.
Příručka testů a kritérií OSN, Revize 8, pododdíl 38.3je transportní testovací rámec. Shrnutí testu UN 38.3 samo o sobě neprokazuje, že sada může dodávat zařízení nepřetržitý proud, opakované špičkové zatížení, studený-start nebo konec--životnosti.
Vložte požadavek na vybití do RFQ
Požádejte každého dodavatele z užšího výběru, aby vrátil stejná pole. Prázdné pole je technickou mezerou, nikoli výzvou k vyvození příznivého čísla.
- Výrobce článku, přesný model článku, chemie, revize datového listu a metoda{0}}sledovatelnosti šarže.
- Sériová/paralelní konfigurace, rozsah napětí, typový štítek Ah/Wh a zkušební podmínky za jmenovitou kapacitou.
- Maximální trvalý vybíjecí proud s časovým oknem, teplotou, SOC, vypínacím napětím a podmínkami chlazení.
- Špičkový proud s amplitudou, trváním, intervalem opakování, počtem událostí, zotavením, teplotou a hranicí SOC.
- Vybíjecí-proud a křivky snížení výkonu v závislosti na teplotě, SOC a podmínkách životnosti.
- BMS nadproudový práh, tolerance, zpoždění, logika obnovy, teplotní limity, zprávy CAN a pole protokolu -událostí.
- Sbalte údaje o stejnosměrném odporu nebo -propadu napětí s metodou měření a teplotou/podmínkou SOC.
- Jmenovité hodnoty stykače, pojistky, přípojnice, kabelu, konektoru a terminálu s důkazem{0}}koordinace ochrany.
- Požadovaný rozsah shody a identita zprávy; rozlišovat doklady o dopravě, bezpečnosti a výkonu.
- Předpoklady záruky pro pracovní cyklus, teplotu, okno SOC, špičkovou frekvenci, propustnost a kritérium vyřazení.
- Plán ověření na-úrovni balíčku, nezpracovaný formát protokolu, proces schvalování vzorků a pravidla-kontroly změn.
Pokud je obálka, napětí, protokol CAN nebo pracovní cyklus specifické pro aplikaci-, zdokumentujte jevlastní požadavky na konstrukci lithiových bateriínež požádáte o cenovou nabídku.
Šest chyb velikosti, které je třeba odstranit před zmrazením návrhu
- Použití jmenovitého napětí při výpočtu proudu.Opravte jej nejnižším věrohodným zatíženým napětím požadovaným regulátorem.
- Zacházení s číslem pulzu jako spojitým.Vyžaduje dobu trvání, opakování, zotavení, SOC, teplotu a mezní podmínky.
- Porovnání hodnot Ah naměřených při různých rychlostech nebo hraničních hodnotách.Nejprve normalizujte základ testu kapacity.
- Kontrola buňky, ale ne balení řetězce.Nejslabší proudový-prvek, spínací, ochranný nebo tepelný prvek určuje použitelný limit.
- Ověřování pouze nového, teplého, plně nabitého balení.Opakujte kritickou událost při nízké SOC, minimální teplotě a EOL.
- Použití BMS jako normálního omezovače proudu.Nakonfigurujte ovladač pro normální limity a koordinujte BMS/pojistku/stykače pro poruchy.
Často kladené otázky
Co znamená 1C pro baterii?
1C znamená proud, který se číselně rovná jmenovité amp{1}}hodinové kapacitě baterie: 100 A pro baterii 100 Ah. Idealizovaná doba vybíjení je jedna hodina, ale skutečná doba provozu není zaručena, protože použitelný SOC, vypínací napětí, teplota, pomocné zátěže, účinnost a stárnutí ovlivňují dodávanou energii. Vždy používejte kapacitní základ a podmínky uvedené v datovém listu.
Jak vypočítáte míru C-baterie z výkonu zařízení?
Nejprve vypočítejte proud baterie při nejnižším napětí nabité baterie: I=P ÷ (Vmin × účinnost). Potom tento proud vydělte kapacitním základem: C-rychlost=I ÷ Ah. Vypočítejte spojité a vrcholné události odděleně pomocí jejich skutečné doby trvání. Opakujte kontrolu proti dostupnému EOL projektu Ah, přičemž zachovejte hodnocení v technickém listu výrobce odkazované na kapacitu na typovém štítku.
Co se stane, když vybíjecí proud překročí jmenovitou hodnotu?
Překročení ověřeného limitu může zvýšit pokles napětí a ohřev I²R, spustit BMS nebo ovladač, přehřát propojení a urychlit degradaci. Výsledek závisí na amplitudě, trvání, opakování, teplotě, SOC, věku a koordinaci ochrany. Nepředpokládejte, že krátkodobá událost je přijatelná: porovnejte ji s dokumentovanou pulzní křivkou a ověřte kompletní sadu při zamýšleném pracovním cyklu.
Jaký je rozdíl mezi trvalým a špičkovým vybíjecím proudem?
Trvalý proud je zátěž, kterou může balení nést po definované trvalé okno za uvedených tepelných podmínek. Špičkový proud je povolen pouze po uvedenou dobu trvání, opakování, období zotavení, SOC a teplotu. "Peak 800 A" bez těchto hranic je neúplný. Opakované špičky se mohou stát tepelným ekvivalentem nepřetržitého zatížení, takže cyklus mise musí být testován.
Mění se schopnost vybíjení s teplotou a stářím baterie?
Ano. Odpor článku a propojení se mění v závislosti na teplotě, SOC a podmínkách; kapacita také klesá s používáním a časem. Studený, nízký-SOC, starý balíček může dosáhnout limitu napětí ovladače dříve, zatímco horký blok může čelit trvalému tepelnému limitu dříve. Vyžádejte si dodavatelské křivky a ověřte požadovanou událost při minimální teplotě projektu a kritériu EOL.
